简单复数计算器设计
2020/05/25 课设 c

介绍近期的一项微机原理课程设计——电子计算器。

[TOC]

1 功能简介

本系统为电子计算器,非计算时可以显示时间且时间可以调整,还可以滚动显示随机的乘法表算式。系统功能概括为4种模式,模式间可以相互切换。

1 1 计算器模式

支持加、减、乘、除、开方运算;

支持带括号的混合运算;

支持小数、复数运算;

实时显示运算结果或者异常信息;

输出精度到0.001,大小不超过31位(二进制);

支持计算溢出、表达式错误、除以零等异常提醒;

支持运算结果的存储与查看;

支持负数不加括号、括号前不加乘号等输入习惯。

1 2 其他附加模式

显示时间模式

显示日期与时间,支持月份末自动调整、闰年校正。

调整时间模式

支持设置年、月、日、时、分、秒的每一位;

保存上次时间设置。

滚动显示随机乘法表算式模式

滚动显示随机的乘法表算式。

2 电路设计

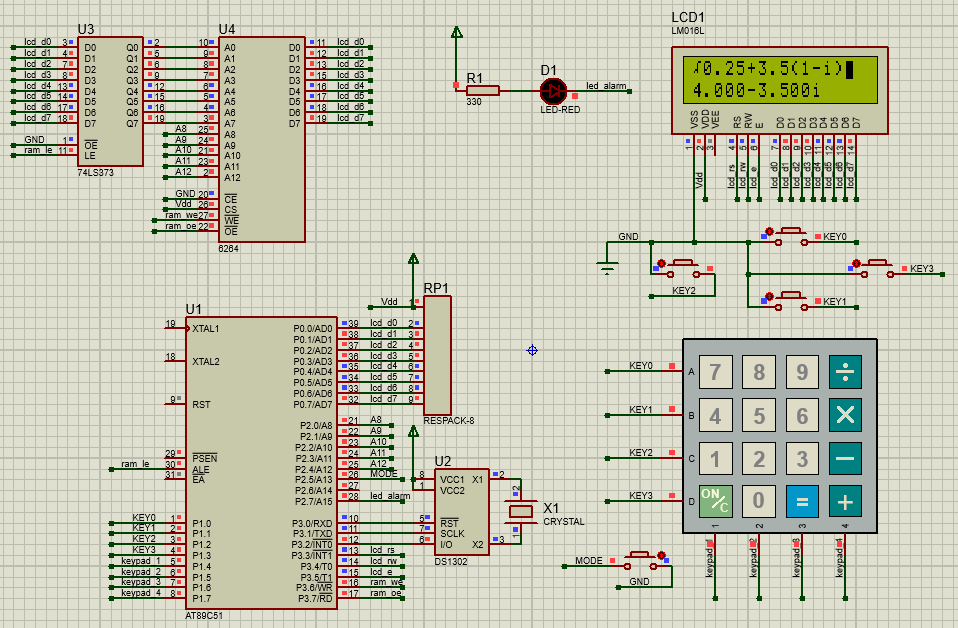

基于proteus单片机单片机仿真软件,电路原理图如下,

image-20200525222156311

下表简单介绍一下元器件,

模块 元器件 备注
MCU AT89C51 含有片内振荡器,没有特殊要求时可以不接外部晶振
8位排阻 用于51单片机P0端口的上拉
LCD模块 LM016L 基于液晶内置的HD44780芯片控制
按键模块 4×4矩阵按键
独立按键
时钟模块 DS1302 一般需要32.768KHz标准时钟晶振
晶振 32.768KHz
存储模块 6264 8KB的RAM
74LS373 用于地址线低八位的锁存
LED模块 LED灯 红色
电阻 330Ω,用于限流

注:实际电路中,考虑电源波动的影响一般需要在元器件电源处并联电容。

3 主要程序详解

3 1 程序框架

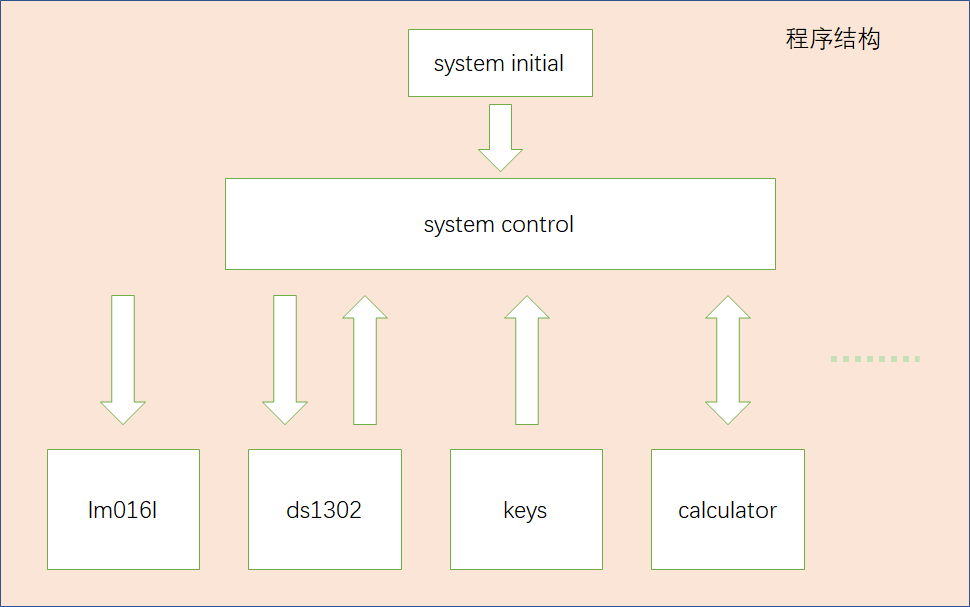

image-20200525224352094

系统初始化包括液晶lm016(等同于lcd1602)、时钟芯片ds1302、单片机定时器等的初始化.

system control相关程序负责管理系统的模式状态、进行输入输出的处理.

lm016ds1302keycalculator代表不同模块,分别是显示、读取时钟、输入、计算的实现或者说驱动.

3 2 system control

3 2 1 系统模式管理

//系统状态枚举
typedef enum
{
TimesDisplay = 0, //时间显示

CalculationInput , //计算器

MultiplicationTable , //滚动乘法表

TimesChange //调整时间

} SystemStatus;

extern SystemStatus system_status;//系统状态
extern SystemStatus system_laststatus;//上次系统状态

定义枚举类型enum来表示不同的系统状态,而模式切换通过条件判断语句if即可实现(省略部分代码在后面介绍),

if (system_status <= CalculationInput && ch == 'o')//显示时间与计算器模式间的切换
{
ch = 0;
system_status ^= CalculationInput;//设置状态
//……设置屏幕
}
else if (system_status <= CalculationInput && ch == 'O')//进入模拟滚动
{
ch = 0;
system_laststatus = system_status;
system_status = MultiplicationTable;//设置状态
//……设置屏幕
}//其他的模式切换放在下面的状态处理中

switch (system_status)//状态判断与处理
{
case CalculationInput:
//……key_lcd_calc_connect
break;
case TimesChange:
//……key_lcd_ds_connect
break;
case TimesDisplay:
//……ds_lcd_connect
break;
case MultiplicationTable:
//……multab_lcd_connect
break;
default:
//restart
break;
}

3 2 2 输入输出处理

通过条件判断语句switch实现不同状态下的输入输出的管理.

上一块代码的switch语句中的key_lcd_calc_connect key_lcd_ds_connect ds_lcd_connect multab_lcd_connect就是对输入输出的中间处理,它们把多个模块间进行连接(有的”connect”中融入了模式切换).

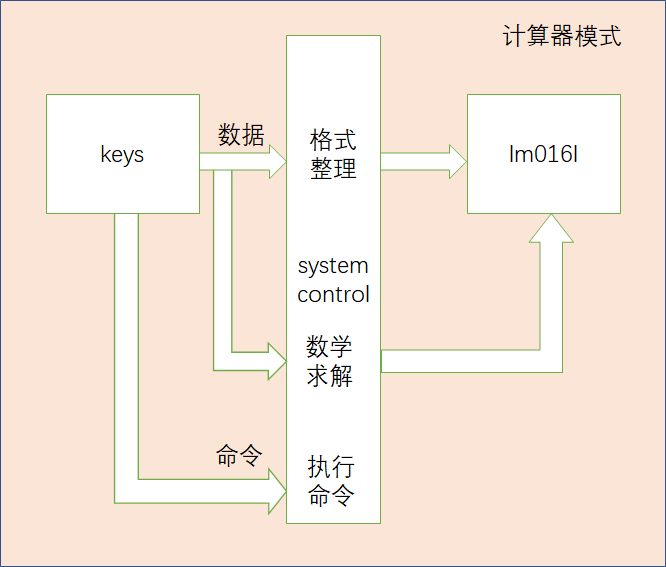

key_lcd_calc_connect 为例,它的输入输出处理框图如下,

image-20200525233603096

key输入的”数据”分两条路径到达输出侧lm016l,一条是输入经过system control调用calculator的数据格式整理后到输出,一条是输入与过去输入累积经过system control调用calculator的求解算法后到输出;

key输入的”命令”经过system control调用calculator执行命令.

相关代码如下:

if ((ch >= '0' && ch <= '9') || prority(ch) >= 0)//输入数字0-9或者运算符
{
if (cursor >= CalcOverflow)//alarm: input overflow
{
ch = 0;
}
else
{
//……输入直接到输出的格式整理
//……输入累积(存储)
SimpleCalc();//数学求解
pos(cursor);//设置光标
delay(2);
}
}
else if (panic_instruct(ch))//输入命令
{
CalcOpera();//执行命令
pos(cursor);//设置光标
delay(2);
}

3 3 calculator

下面介绍calculator模块的实现.

(未完待续)

3 n 细节处理

4 想法与总结

状态切换

system control中状态切换
